Formátovací pila ABG® Suppra 320 M

AkceDoporučujeme

Nová generace oblíbené formátovací pily SUPPRA 320 M přináší zásadní zlepšení v oblasti formátování. Nový pojezdový stůl a pilový agregát s motorickým ovládáním.

Cena bez DPH 188 000 Kč
Mám zájem

Popis produktu

Hlavní přednosti formátovacích pil OAV-ABG:

  • robustní ocelová konstrukce s leštěnými litinovými stoly
  • všechny kluzné části broušeny a povrchově upraveny
  • přesně vyvážené hřídele minimalizující vibrace a hlučnost
  • výkonné elektromotory a příslušenství v základní ceně strojů
  • maximální péče o detail zabezpečuje lehkost práce se všemi materiály
  • při naklápění pilového kotouče je přesně zachována vzdálenost nastavená na pravítku

OAV-ABG SUPPRA 320 M

Pojezdový stůl o délce 3200 mm uložený na kladkách,které se pohybují po kalených ocelových tyčích. Ty jsou v porovnání s jinými typy pojezdů méně náchylné na nečistoty, snadněji se udržují a mají nesrovnatelně delší životnost.

Pila je vybavena motorem 5,5 kW k pohonu hlavního kotouče s otáčkami 3000/4000/5000 ot./min. kde je nastavení otáček mechnické.
Samostatný motor k pohonu předřezu o průměru 120mm má výkom 0,8 kW, hřídel pro nasazení předřezu má ⌀ 22 mm.

Ovládání stroje je umístěno na korpusu, které slouží k zapnutí a vypnutí hlavního agregátu včetně předřezu. Z tohoto panelu lze také pohodlně nastavit díky spolehlivému elektromotoru výšku pilového kotopuče. Náklon pod úhlem probíhá mechanicky. Paralelná pravítko se nastavuje mechanicky a je doplněno o jemné seřízení rozměru.

Součástí pily je kvalitní horní odsávání se 2 různými plastovými kryty ( úzký pro kolmé řezy a široký pro řezání pod úhlem ), excentrickým přítlakem, pomocným úhlovacím pravítkem pro menší dílce, bočním madlem pro snazší manipulaci s pojezdem, předřezovým kotoučem a sámovacím plechem.

Pojezdový stůl se dá aretovat pro snadné pokládání desky na plochu stolu. Samozřejmostí je dostatečně veliký výložník s válečkem a hlavní úhlovací pravítko se 2 zarážkami s možností prodloužení až na délku 3500mm, které lze upevnit na výložníku pro práci před a za pravítkem.
Dalším prvkem příjemným pro obsluhu je motorický zdvih a naklápění hlavního kotouče, zatímco nastavení výšky předřezu zůstává ruční.
Polohu hlavního kotouče s úhlem naklopení lze odečíst na elektronickém displeji.

Excentrický přítlak lze pevně umístit v kterémkoliv místě po celé délce pojezdového stolu. Stejně tak lze aretovat výložník po celé délce pojezdu podle potřeb obsluhy.

Technické parametry

  • Hlavní motor
  • 5,5 kW; 3000/4000/5000 ot./min.
  • Délka pojezdového stolu
  • 3200 mm
  • Samostatný předřezový motor
  • 0,75 kW; 8000 ot/min
  • Průměr pilového kotouče
  • 355 mm, 400 mm (bez předřezového kotouče)
  • Přesah hlavního kotouče 90°/45°
  • ⌀ 355mm - 105 mm/70 mm
  • Hmotnost (kg)
  • 890 kg

Technologie

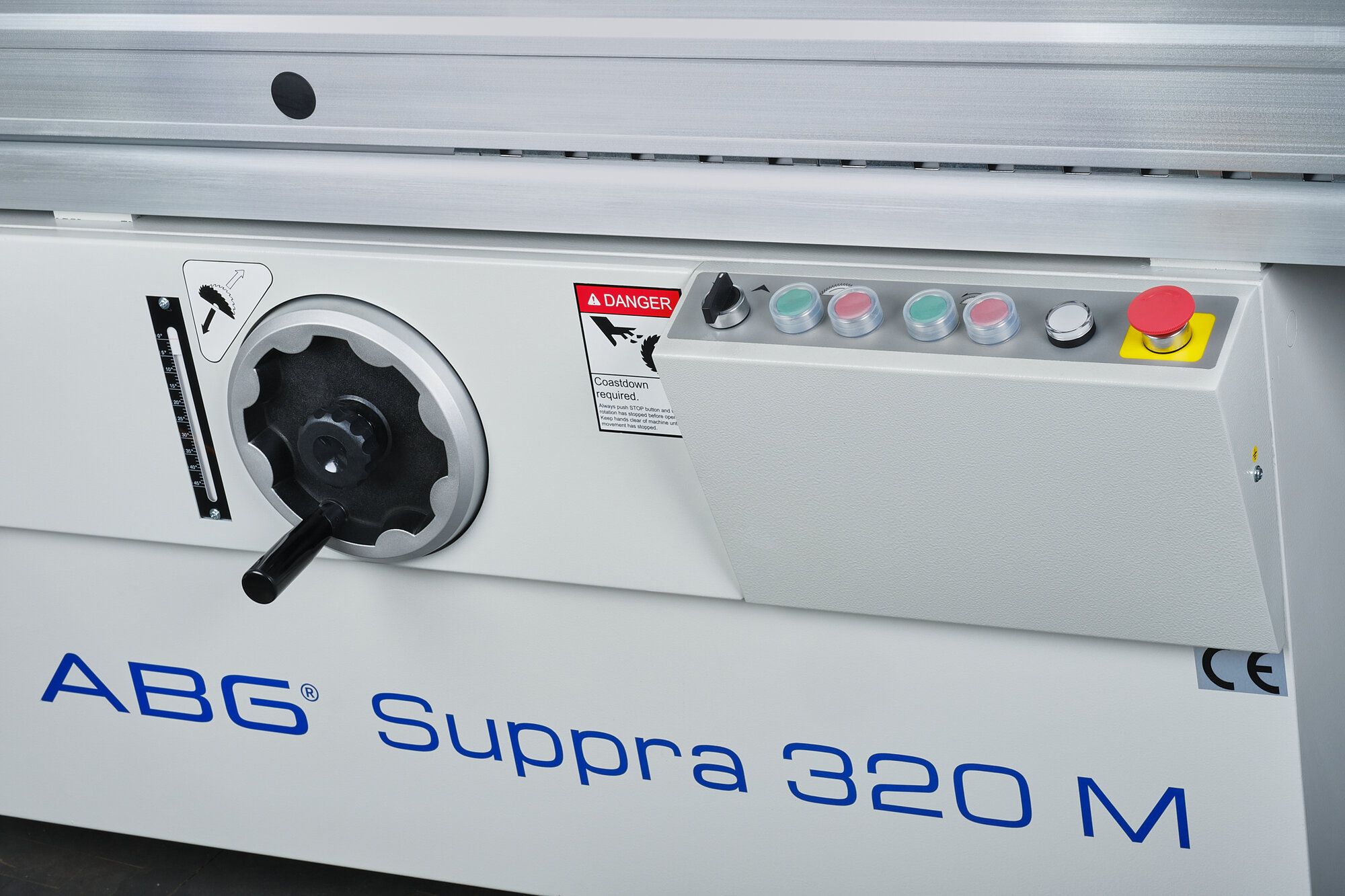

Ovládací panel OAV-ABG Suppra 320 M

Na tomto panelu je možné zapínat a vypínat hlavní pilový agregát i předřezový agregát nezávisle. Další velmi praktickou funkcí je elektrické ovládání zdvihu hlavního kotouče.

Přídavné úhlové pravítko

Přídavné úhlové pravítko

Přídavné úhlové pravítko pomáhá řezat přesně pod různými úhly v situaci, kdy zákazník provádí řezání pod různými úhly u menších rozměrů desek. Součástí úhlovacího pravítka je excentrický přítlak.

Samostatný předřezový agregát

Předřezový agregát u formátovacích pil OAV - ABG Electronic a Suppra 320 je vybaven samostatným elektromotorem o příkonu 0,75 kW s otáčkami 8000 /min.
U formátovacích pil OAV - ABG BASIC 220/260 je předřezový motor o příkonu 0,6 kW s otáčkami 8000 /min.
Stranové a výškové nastavení předřezu je mechanické.

Pojezdový stůl

Pojezdový stůl

Pojezdový vozík je uložen na tvrzených tyčích s kladkami. Toto provedení pojezdového stolu vyžaduje minimální údržbu a nabízí maximální trvanlivost.  Veškeré hliníkové plochy pojezdového stolu jsou dodatečně eloxovány.
